Dog Bone

Le stecche angolari sono profili in fibra di vetro e resine DCPD in classe H (200 °C). Il loro utilizzo principale è nel campo elettromeccanico.

Prodotti in lunghezza standard di 2500 mm, possono essere tagliati a misura secondo specifiche esigenze del cliente.

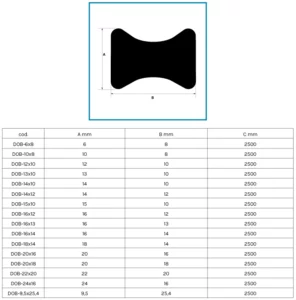

Dog Bone standard

Sezione
[mm]
Lungh.
[mm]
Peso lineare
[Gr/m]
6 x 8 sp 3 2.500 72
10 x 8 sp 4 2.500 112
12 x 10 sp 5 2.500 173
13 x 10 sp 5 2.500 180
14 x 10 sp 5 2.500 200
15 x 10 sp 4 2.500 200
16 x 12 sp 6 2.500 265
16 x 13 sp 6,5 2.500 270
18 x 14 sp 7 2.500 340
20 x 16 sp 8 2.500 465
24 x 16 sp 8 2.500 550



Dog Bone rinforzati

Sezione
[mm]
Lungh.
[mm]
Peso lineare
[Gr/m]
14 x 12 sp 2,3 2.500 185
16 x 14 sp 3 2.500 270
18 x 16 sp 3 2.500 330
22 x 20 sp 4 2.500 510
